太阳能广告垃圾箱安装说明

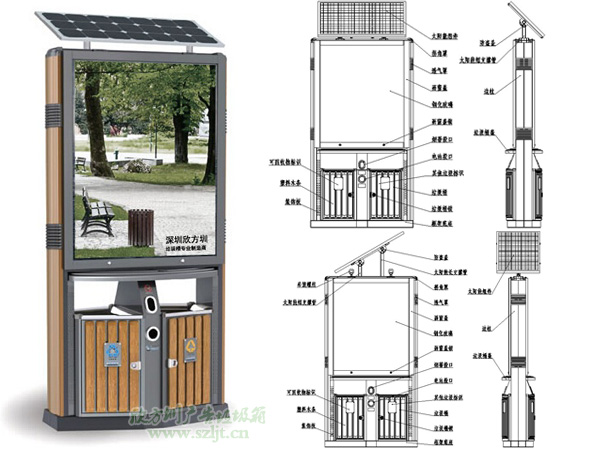

欣方圳太阳能广告垃圾箱各部件名称注释

由于产品的持续改进,您所得到的太阳能广告垃圾箱可能与本说明书中的图示不完全一致,欣方圳以与客户实际沟通为准!

太阳能广告垃圾箱安装向导

一、安装地基要求

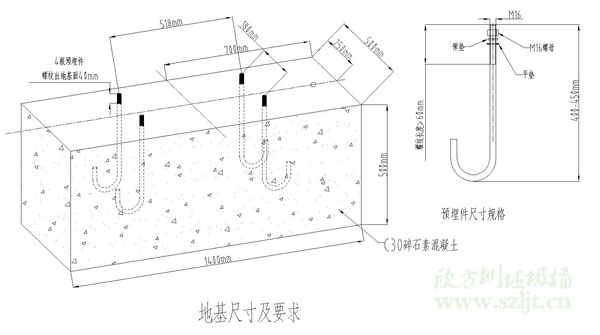

1、安装地基要求是C30碎石混凝土浇注而成,地基尺寸长1400mm,宽500mm,深500mm;内埋4根M16X400预埋件,预埋件螺纹出地面40mm,分布尺寸518X180mm,蓄电池线缆保护套也需要同时被埋在地基底部(如下图),同时在广告位出线孔一侧无障碍处挖掘并用砖块、水泥砌出比地埋箱外形尺寸大的方坑,方坑分布尺寸500X300mm,方坑底部放置一层细砂便于渗水,具体尺寸如下图所示:

注:如果必须使用膨胀螺丝,膨胀螺丝规格选用M16长度≥200mm,地面打孔中心距参照下图。

太阳能广告垃圾箱安装注意事项

请勿安装在交通要道路面及易积水地面,地埋线缆在安装完成前必须断电,不得带电操作!

该产品安装使用位置必须在阳光充足的地方,保证每天有充裕的光照,以满足使用要求。

二、太阳能广告垃圾箱安装流程

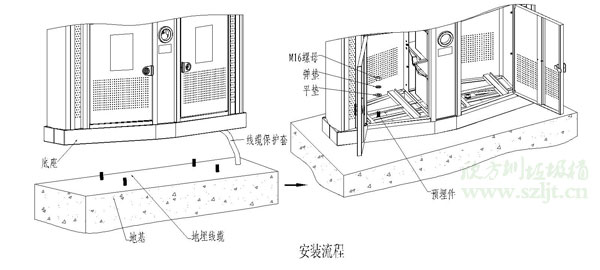

1、将接好输出线的蓄电池放入地埋箱内,蓄电池的输出线从地埋箱的穿线孔穿出,将蓄电池地埋箱放在挖好的方坑中,将地埋箱放置到位,将广告箱底部四个安装孔对准预埋件螺柱,把广告垃圾箱放置在地基面上,将广告箱中通过线缆保护套引出的线缆和蓄电池引出线相接(注意极向),锁紧地埋箱盖子,将线缆保护套扎紧,依次在广告箱四个螺柱上放入平垫、弹垫、螺母,使用扳手工具将螺母拧紧,将线缆保护套用扎带固定在底座上,将方坑用水泥盖板盖好,并用土掩埋、夯实,将方坑周围环境恢复原状,如下图所示。


本文来源深圳欣方圳垃圾桶网:http://www.szljt.cn(转载请保留)
